단일-버스 다중프로세서 시스템(2) - 캐쉬 일관성 유지를 위한 버스 감시 매커니즘 (MESI protocol), 디렉토리 기반 캐쉬 프로토콜

캐시 일관성 유지 방법 중 가장 많이 사용하는 버스 감시 메커니즘에 대한 소개이다.

---

버스 감시 매커니즘을 이용하는 방법

데이터 일관성 유지를 위하여 버스 감시 기능을 가진 H/W 모듈인 스누프 제어기(snoop controller : 버스 감시기 (bus watcher))를 추가하는 방법

스누프 제어기(Snoop controller)

• 다른 프로세서에 의한 버스 상의 주기억장치 액세스의 주소를 감시하여, 그 결과에 따라 자신의 캐시 블록 상태를 조정하는 HW 모듈
• 각 캐쉬 블록들은 상태 비트들을 가지며, 상태의 수와 종류는 쓰기 방식 및 일관성 유지 프로토콜에 따라 달라짐.
  - Write-through coherence protocol
  - Write-back coherence protocol

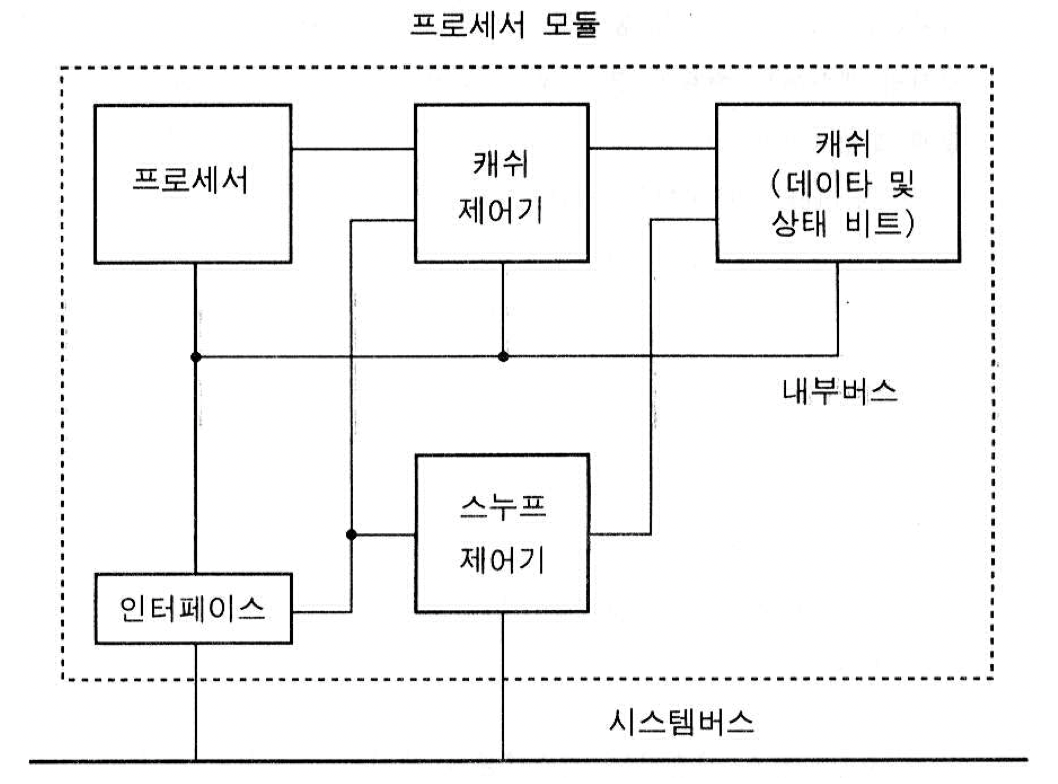

버스 감시 매커니즘이 포함된 (스누프 제어기가 포함된) 프로세서 모듈

---

1. Write-through 일관성 유지 프로토콜

프로세서가 캐시의 데이터를 수정할 때, 동시에 주 기억장치에도 갱신

스누프 제어기의 동작

• 주 기억장치에 대한 쓰기 동작의 주소가 자신의 캐시에 있는지 검사함
• 만약 존재한다면, 그 블록을 무효화(invalidate) 시킨다.
  -> 프로세서가 무효화된 블록을 액세스 하는 경우에는 캐시 미스로 처리한다.

캐시 데이터의 상태

• 유효(V : Valid) 상태 : 캐시의 내용 = 주기억장치의 내용
• 무효(I : Invalid) 상태 : 캐쉬의 내용 != 주기억장치의 내용

---

2. Write-back 일관성 유지와 MESI 프로토콜

프로세서가 캐쉬의 데이터를 변경해도 주기억장치의 내용은 갱신되지 않음. -> 다른 스누프 제어기들이 시스템 버스를 감시해도 변경 사실을 알 수 없음.

해결책! 변경된 캐시의 스누프 제어기가 변경 사실을 다른 스누피 제어기들에게 통보하면 된다.

• 무효화 신호 (invalidate signal) : 데이터의 변경 사실을 알려주기 위한 신호
• 무효화 사이클 (invalidate cycle) : 무효화 신호가 전송되는 버스 사이클

MESI 프로토콜에서 캐시 데이터의 상태

• 수정 (M : Modified) 상태 : 데이터가 수정(변경) 된 상태
• 베타 (E : Exclusive) 상태 : 유일한 복사본이고, 주기억장치의 내용과 동일한 상태
• 공유 (S : Shared) 상태 : 데이터가 두 개 이상의 프로세서 캐시에 적재되어 있는 상태
• 무효 (I : Invalid) 상태 : 데이터가 다른 프로세서에 의해 수정되어 무효가 된 상태

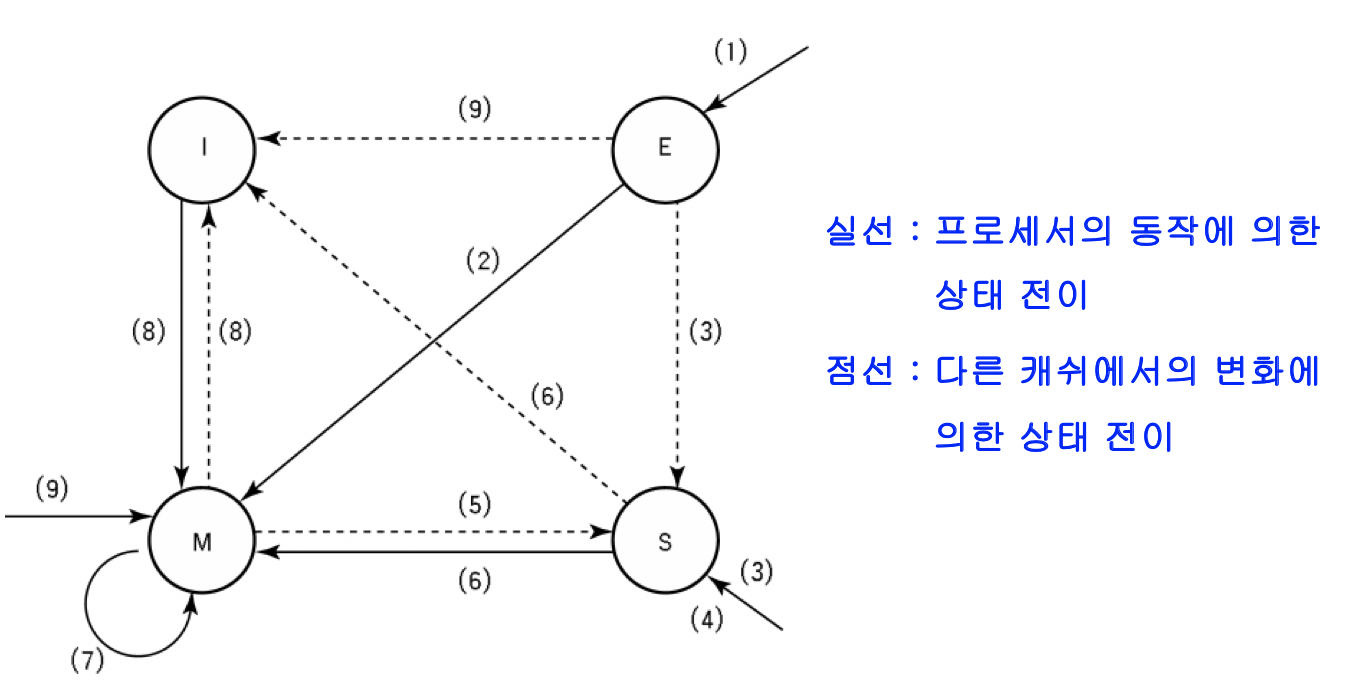

MESI 프로토콜의 상태 전이도

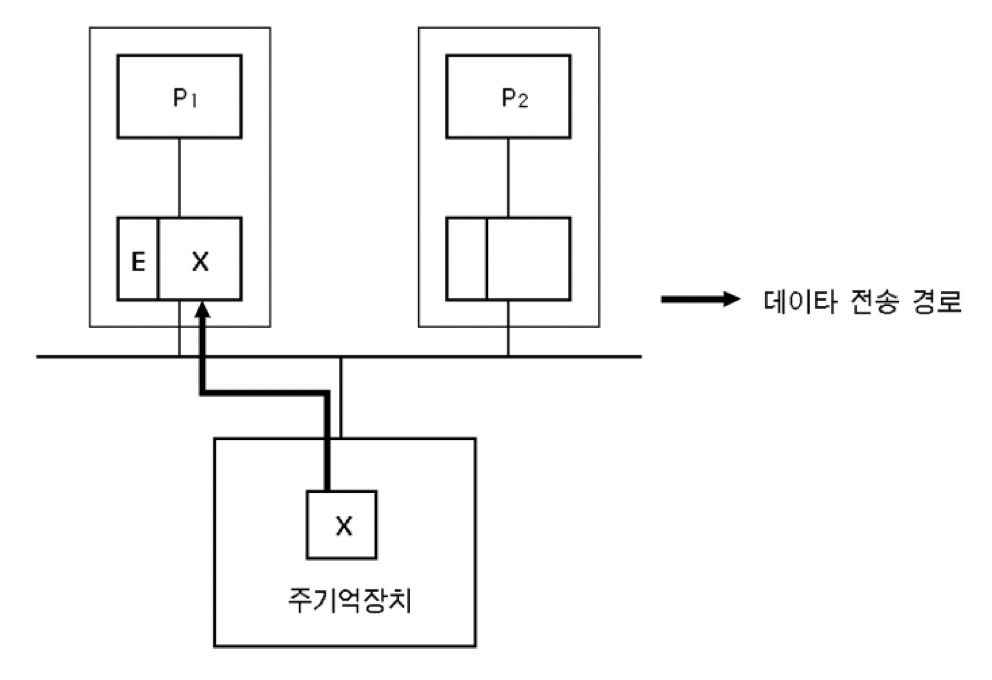

(1) 데이터를 처음 읽는 경우

P1이 주기억장치로부터 X를 처음 인출 : 읽기 미스 (read miss) => 주기억장치로부터 X를 읽어온 후, 상태를 배타(E) 로 세트.

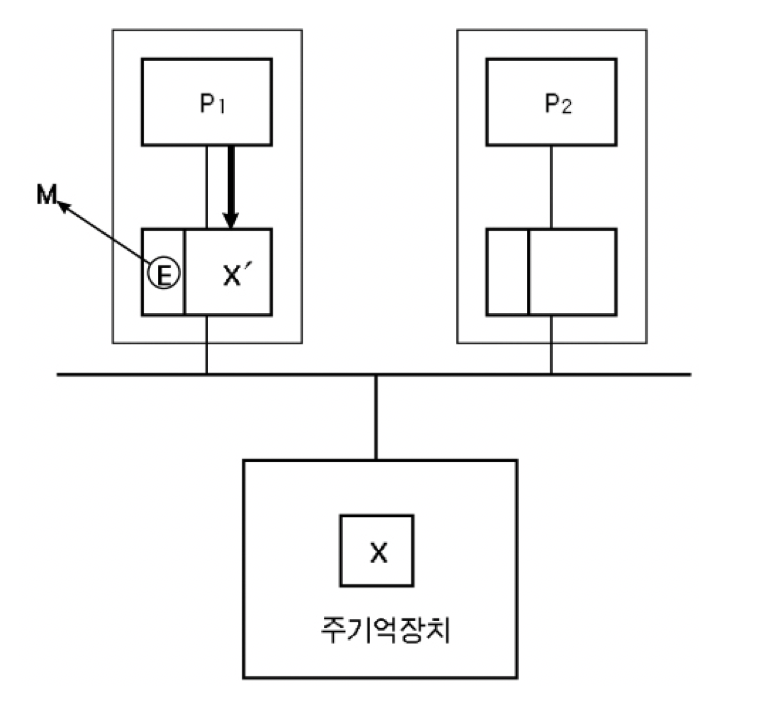

(2) 캐시에 적재된 데이터의 변경

P1이 X를 새로운 값(X')으로 변경 : 쓰기 적중 (write hit) => X'로 수정한 후, 상태를 수정(M)으로 세트

(3) 데이터가 공유되는 경우 - 1

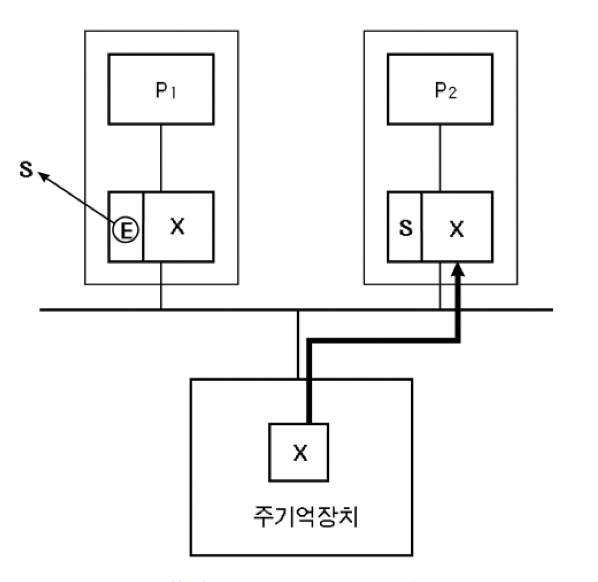

P1이 X를 가진 상태에서 P2도 X를 읽는 경우
=> 읽기 미스 (read miss) => 주기억장치로부터 읽음
=> P1의 스누프 제어기가 그 버스 동작을 확인하고, X의 상태를 공유(S)로 변경하며, P2로 공유 사실을 알림
=> P2가 X의 상태를 공유(S)로 세트

(4) 데이터가 공유되는 경우 - 2

앞의 결과와 같이 두 프로세서들이 X를 가진 상태에서 다른 프로세서 (P3)가 X를 읽는다면, 같은 동작이 발생하며 데이터의 상태는 공유(S)로 세트

(5) 데이터가 공유되는 경우 - 3

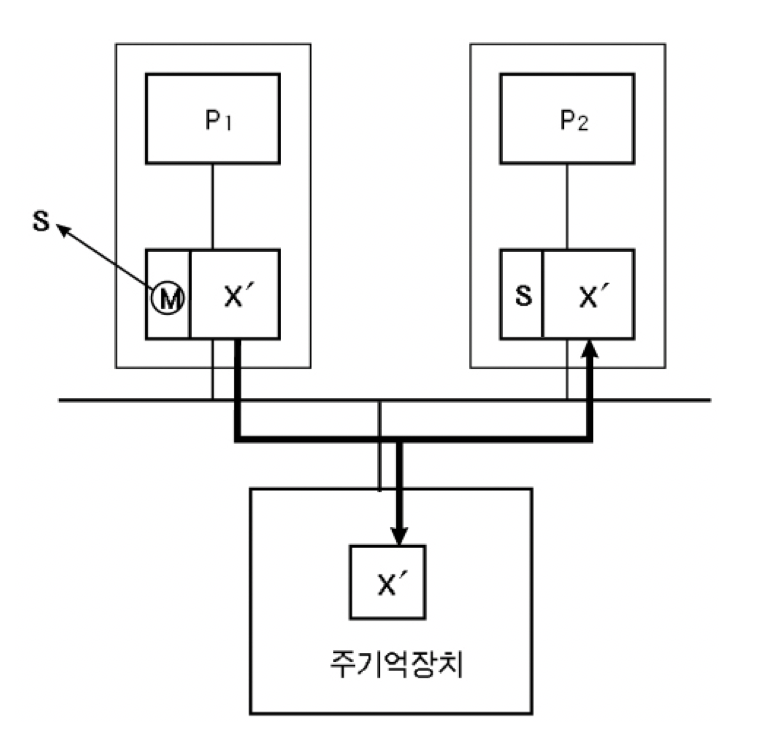

• (2)의 결과 상태에서, 만약 P2가 X를 액세스 한다면, 캐시 미스 발생 => 주기억장치 읽기 동작
• P1의 스누프 제어기가 그 동작을 중단시키고, 자신의 데이터(X')를 P2로 전송 (캐쉬간 전송(cache-to-cache transfer))하며, X'를 주기억장치에도 갱신
• 캐시 상태는 모두 공유(S)로 세트

캐시 간 전송이 지원되지 않는 시스템의 경우, P1의 스누프 제어기가 P2의 읽기 동작을 중단시키고, P2에게 재시도(retry)를 요구한 후,
=> P1이 X'를 주기억장치에 갱신하면,
=> P2가 읽기를 재시도하여 X'를 읽어간다.

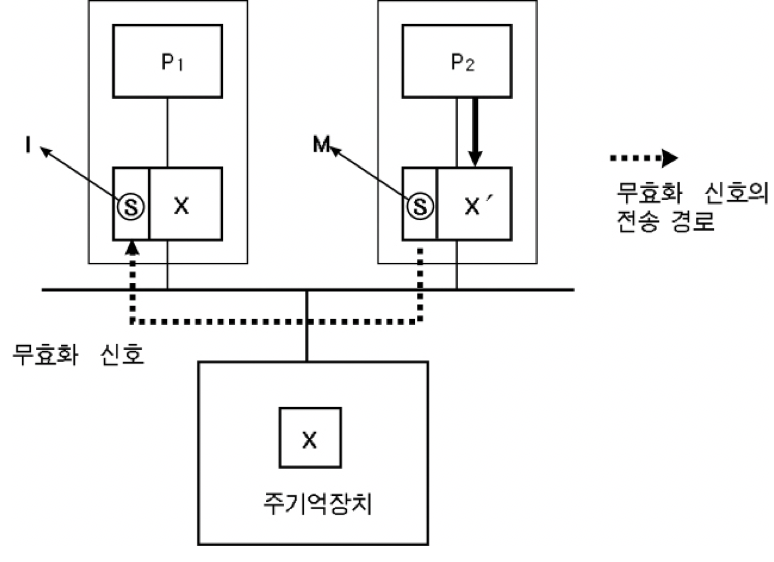

(6) 공유 상태의 데이터가 변경되는 경우

(3)의 결과 상태에서, P2가 X를 새로운 값으로 갱신하는 경우

• P2가 버스를 통하여 무효화 신호(invalid signal)를 방송
• X를 가진 캐시들은 X의 상태를 무효(I)로 변경하고, 확인 신호 전송 => P2가 배타적 소유권 획득
• P2가 X를 새로운 값(X')으로 갱신하고, 상태를 수정(M)으로 변경

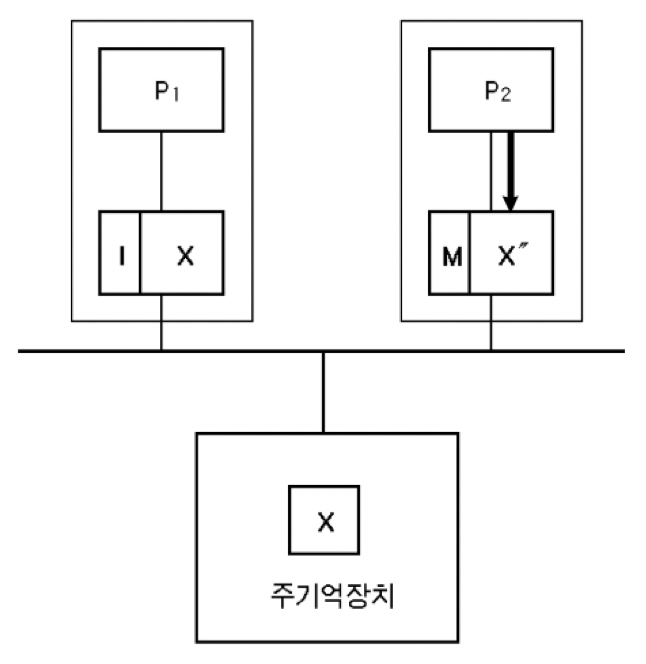

(7) M 상태의 데이터를 다시 변경하는 경우

(6)의 결과 상태에서, P2가 X'를 다시 X''로 변경하면 쓰기 적중 (write hit) => 데이터만 변경되고 상태는 불변.

(8) I 상태의 데이터를 변경하는 경우

(7)의 결과 상태에서, P1이 X를 수정하기 위하여 읽으려 한다면, 쓰기 미스 (write miss) 발생

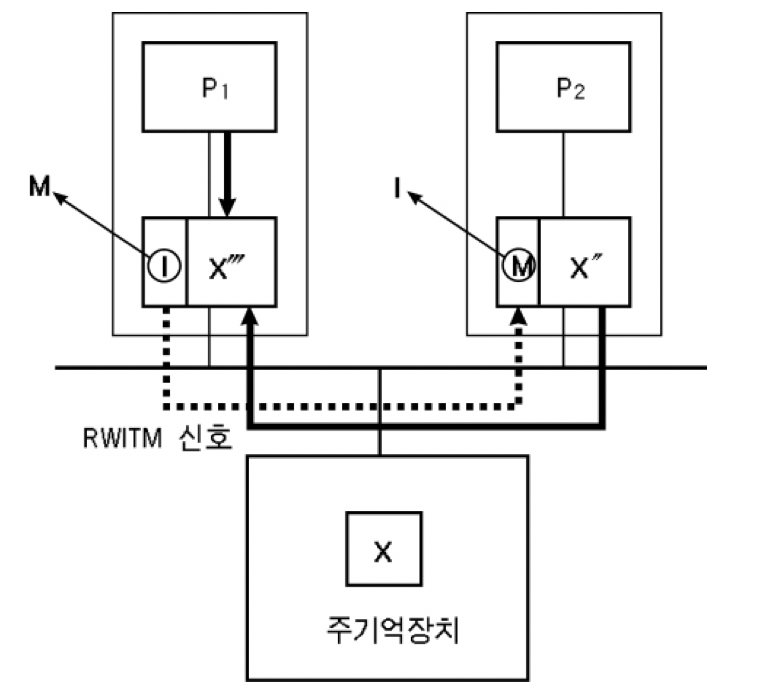

• 주기억장치 읽기 동작 시작 : 수정을 위한 읽기 (read with intention to modify : RWITM)
• P2의 수누프 제어기가 X''를 P1으로 보내주고, 데이터의 상태를 무효(I)로 변경
• P1은 X''를 X'' '로 수정하고, 상태를 수정(M)으로 세트.

=> 캐쉬간 전송이 지원되지 않는 시스템의 경우 retry 요구

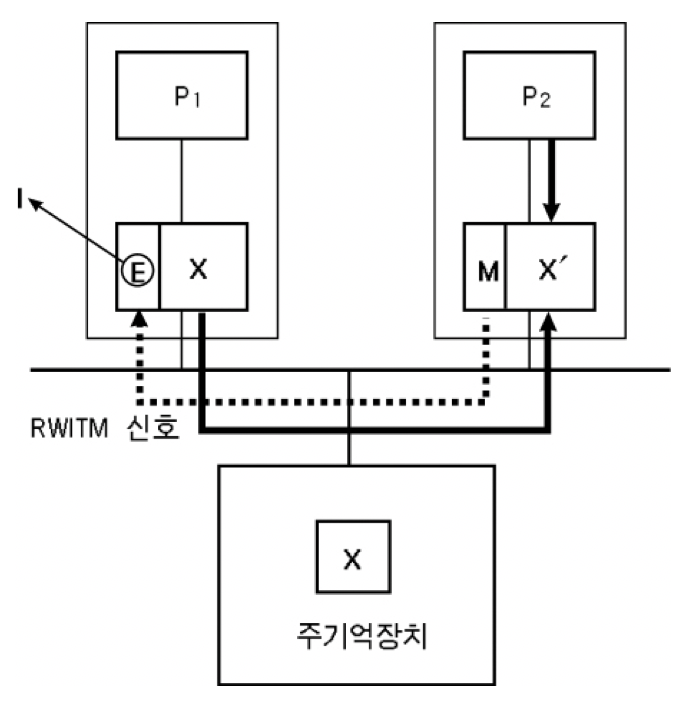

(9) 프로세서가 새로운 데이터를 읽어와서 수정하는 경우

P1만 X를 가지고 있는 상태 ( (1)의 결과 )에서 P2가 X를 수정하는 경우

• 쓰기 미스 (write miss) 발생
• P2가 RWITM 시작
• P1이 X를 P2로 보내주고, 상태를 무효(I)로 변경
• P2는 X를 X'로 수정하고, 상태를 수정(M)으로 세트





---

디렉토리 - 기반 캐시 프로토콜

수백 개 이상의 프로세서들로 구성되는 대규모 공유-기억장치 병렬 컴퓨터 시스템을 위한 캐시 프로토콜이다.

데이터 일관성 유지를 위한 신호들의 방송 (broadcasting) -> 상호 연결망의 통신량 증가 -> 방송을 하지 않는 캐시 일관성 유지 방법을 위하여 디렉토리를 도입함

디렉토리(directory)
공유 데이터의 복사본(copy)들에 관한 정보를 관리하는 리스트(list)

각 데이터 블록에 대한 엔트리(entry) : 데이터의 상태 (state) 비트와 복사본의 위치(location)를 가리키는 포인터 (pointer)를 저장

디렉토리 방식의 기본 원리

중앙 디렉토리 방식

모든 데이터 블록에 대한 정보를 하나의 중앙 디렉토리에 저장함 -> 용량이커지고 검색 시간이 길어짐

분산 디렉토리 방식

각 기억장치 모듈에 별도의 디렉토리를 유지하는 방법

디렉토리는 데이터 블록들에 대한 상태와 위치 정보들을 저장함

상태 (state) : 해당 블록이 '유효'상태인지, 혹은 수정되어 '무효'상태인지를 가리킴

분산 디렉토리 방식의 분류

1. 풀-맵 디렉토리 (full-map directory) 방식

• 공유 기억장치 내의 각 블록에 대한 디렉토리 엔트리가 한 개씩 생성됨.
• 각 엔트리는 프로세서 수만큼의 포인터 비트(pointer bit = 존재 비트(presence bit))들과 상태 비트(state bit)로 구성
• 포인터 비트 : 각 프로세서 당 한 비트씩 배정 - 해당 프로세서의 캐시에 그 데이터가 적재되어 있는지를 가리키는 데 사용함

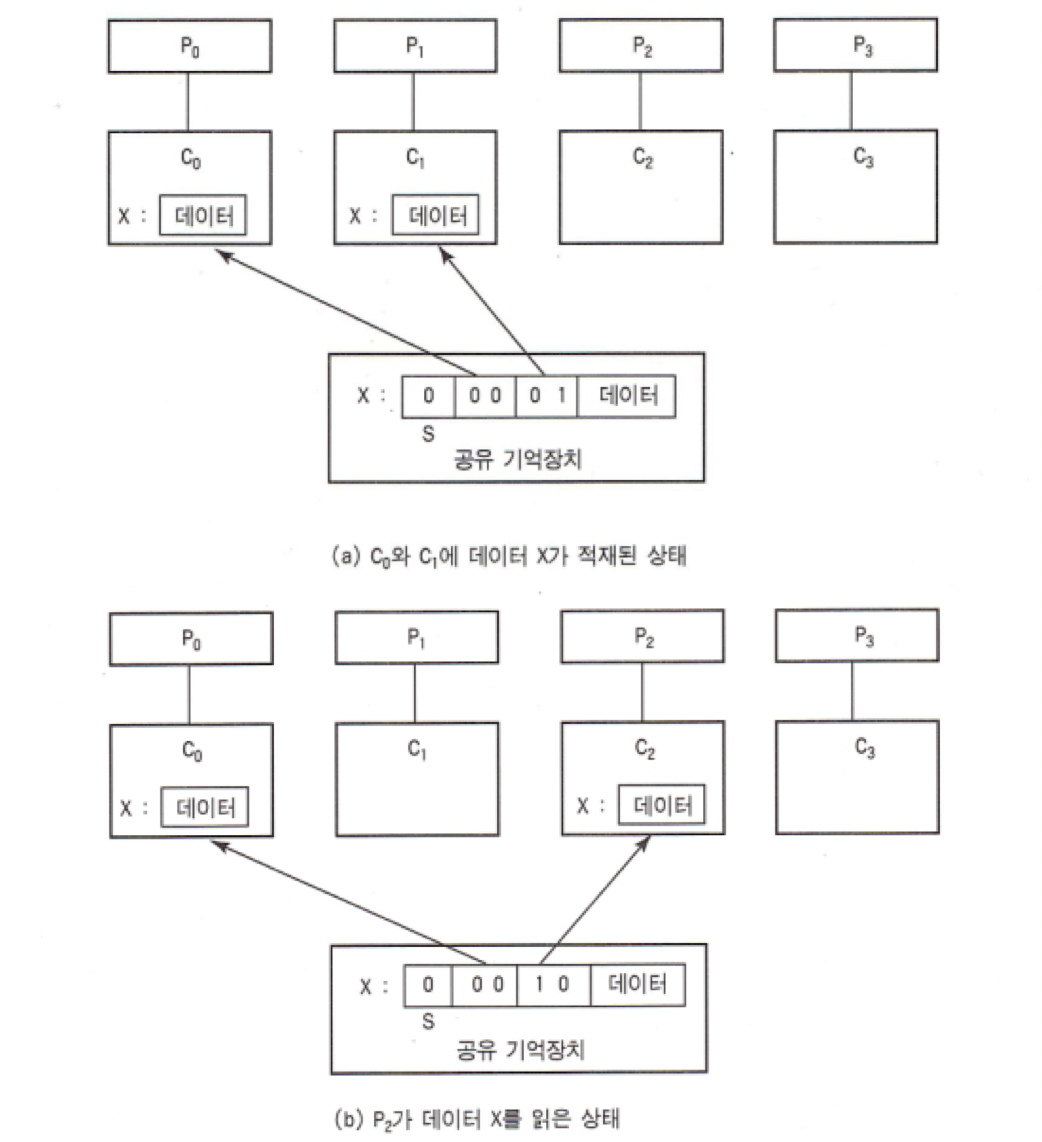

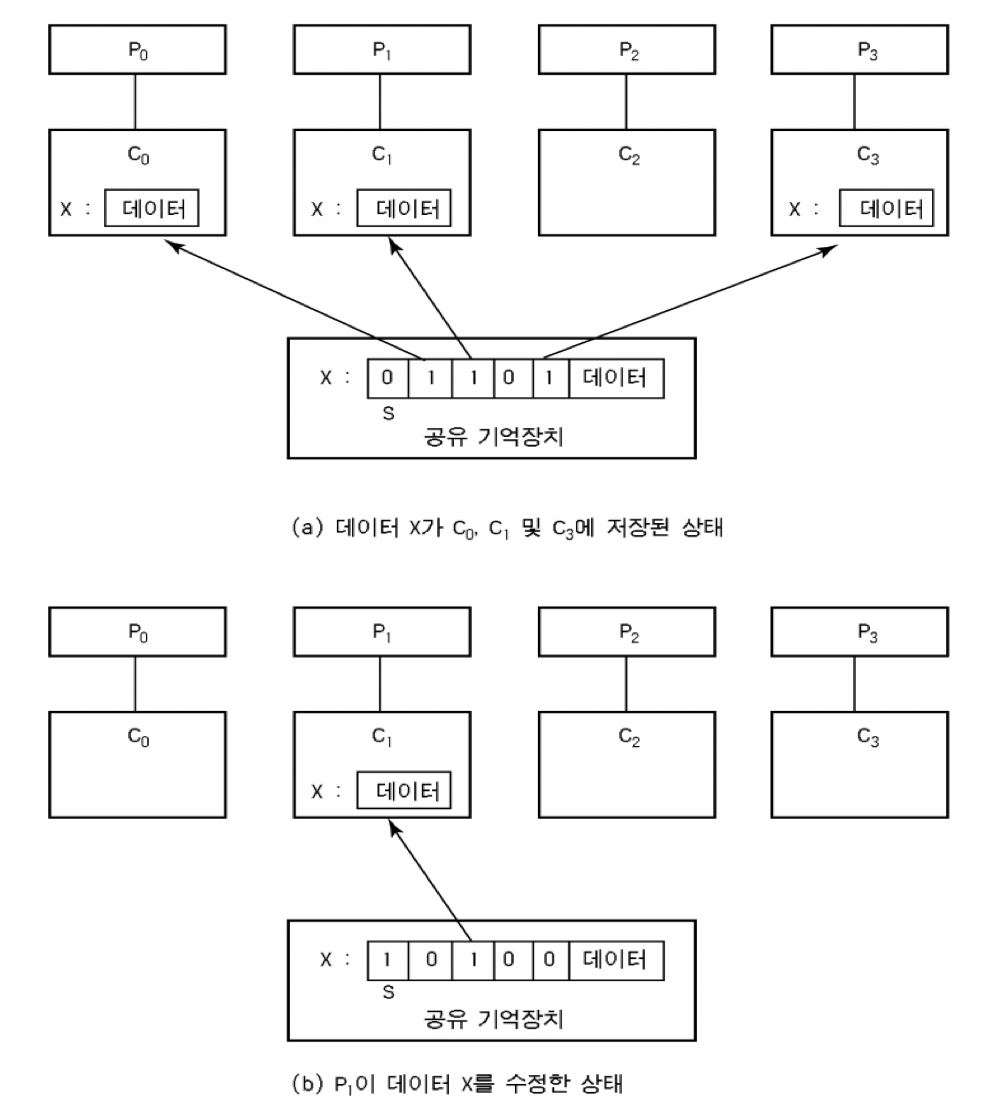

풀-맵 디렉토리 방식의 예

풀-맵 디렉토리 방식의 장단점

• 장점 : 성능 우수
• 단점 : 포인터 비트들이 프로세서 수에 비례
  => 디렉토리 저장 공간 증가 : 기억장치 오버헤드 = O(N^2)

2. 유한 디렉토리 (limited directory) 방식

• 디렉토리 저장공간의 절약을 위한 방식
• 데이터 블록을 동시에 적재할 수 있는 캐시 수를 제한. 즉, 디렉토리의 포인터 수 < 전체 프로세서 수(N)
  • 각 포인터의 비트수 = $ log 2 N $ 개
  • 엔트리 당 포인터의 수가 p개인 경우. 포인터 비트 수 = $ p * log 2 N $ 개
• 퇴거 (eviction) : 포인터 수의 제한에 따라, 새로운 캐시에 적재 시 기존 포인터를 교체하는 동작.
  • 포인터 교체 알고리즘 필요 (세트-연관 캐시와 유사)

유한 디렉토리 방식의 예 - two pointer directory

유한 디렉토리 방식의 장단점

• 장점 : 디렉토리 저장공간의 감소 => 기억장치 오버헤드 = O(N log2 N)
• 단점
  • 캐시에 적재될 수 있는 복사본 개수의 한계 때문에, 특정 데이터를 필요로 하는 프로세서 수가 많은 경우에는 캐시 적중률 저하
  • 퇴거 동작을 위한 오버헤드

3. 체인 디렉토리 (chained - directory) 방식

• 공유 데이터의 복사본 개수를 제한하지 않으면서도, 유한 디렉토리의 이점도 가질 수 있는 방식
• 연결 리스트 (linked list)를 이용하여, 어떤 데이터의 복사본을 적재하고 있는 포인터들 간에 체인(chain)을 구성

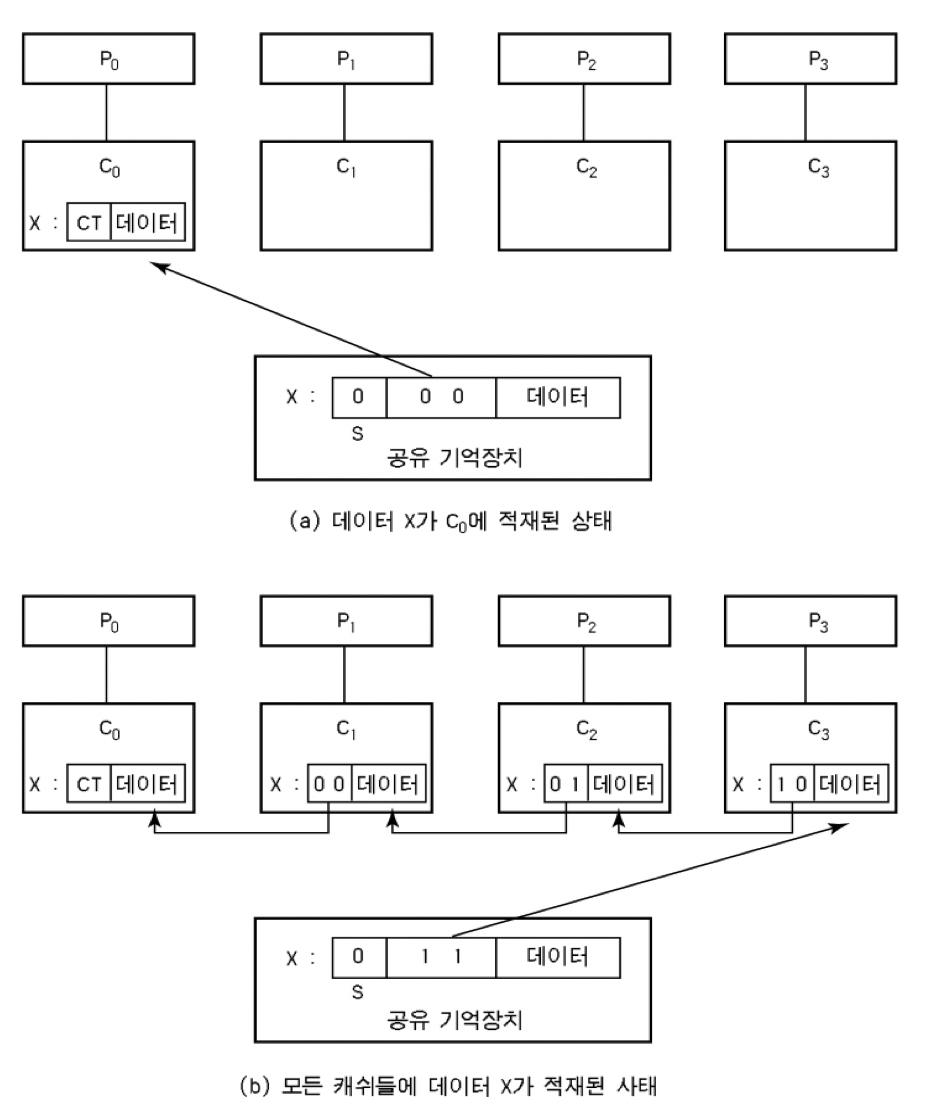

체인 디렉토리 방식의 예

체인 디렉토리 방식의 장점

• ㅂ 저장 공간의 증가율 감소
  • 증가율 : Log2N에 비례
  • 캐시와 기억장치에는 블록당 한 개 식의 포인터만 저장
• 복사본이 저장될 캐시의 수에 제한이 없음

체인 디렉토리 방식의 단점

• 캐시 슬롯이 교체될 때 복잡한 메커니즘 필요



---

디렉토리 프로토콜의 확장

• 공유 기억장치 시스템의 규모 확장을 위하여 다수의 다중 프로세서 시스템을 서로 접속하는 경우, 시스템 전체적으로 캐시 데이터 일관성을 유지하기 위한 방식
• 최근의 분산 공유 기억장치 다중 프로세서 시스템 (distributed shared-memory multiprocessor system)에서 널리 사용

분산 공유-기억장치 시스템의 구성 방법

1. 스누핑 - 스누핑 방식

스누핑 어뎁터 (snooping adapter)가 버스 내부 동작들을 다른 클러스터들로 방송하고 모니터링하는 방식.

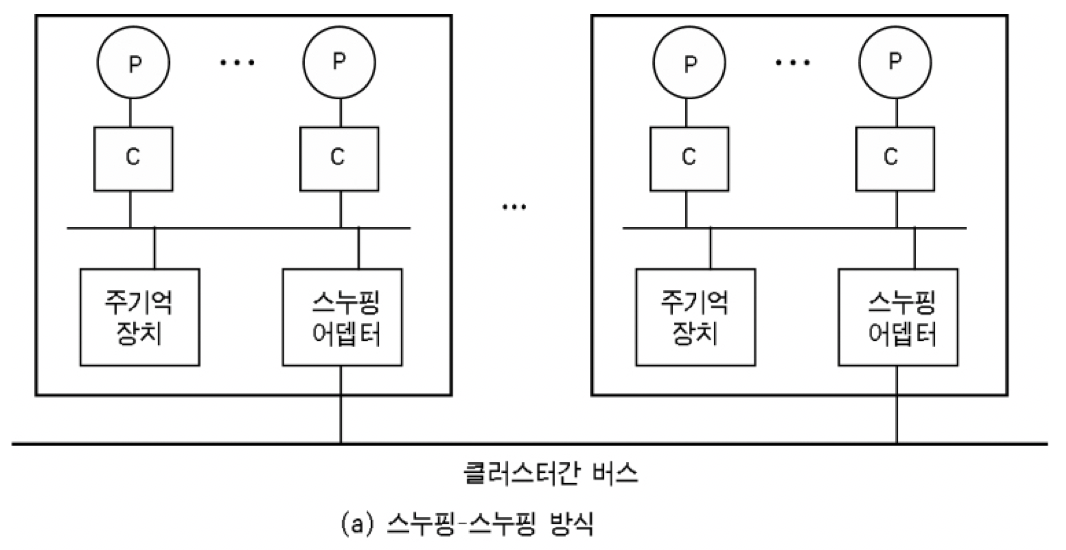

스누핑 - 스누핑 방식

단점 : 시간적 오버헤드가 크고 시스템 확장성에 한계

2. 스누핑 - 디렉토리 방식

각 클러스터 내부는 버스 스누핑 방식, 다른 클러스터들과는 디렉토리 프로토콜에 의해 일관성 유지

• 네트워크 어뎁터 (network adapter : NA) : 네트워크 인터페이스 및 디렉토리 제어기 (directory controller)로 동작

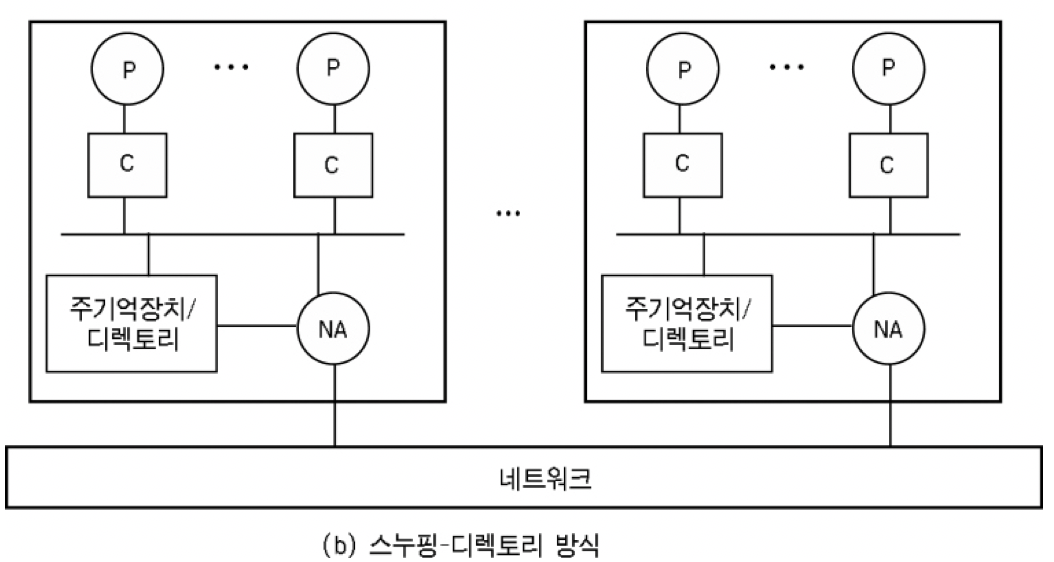

스누핑 - 디렉토리 방식

[사례] DASH 다중 프로세서 시스템 (스탠포드 대학에서 연구용으로 개발)
